Pour les installations neuves ou des travaux de rénovation dans la cuisine ou salle de bains, la mise en place d'un nouveau réseau de distribution d'eau peut s'avérer nécessaire. Dans ces deux cas, il convient de connaître les spécificités des tubes PER. Découvrez dans ce dossier comment choisir le dispositif adapté.

Caractéristiques importantes

  • le type
  • le diamètre
  • la couleur
Découvrez nos tubes PER !

Tubes PER : présentation


Depuis quelques années, le tube PER (polyéthylène réticulé) remplace peu à peu le cuivre dans les installations de plomberie, que ce soit pour les réseaux sanitaires ou de chauffage.

Semi-rigide, le tube PER se met en place très facilement (il se courbe sans problème), et tout le montage du réseau se réalise sans aucune soudure grâce aux différents raccords spécifiques à ce type de canalisation.

Il se présente en plusieurs couleurs pour un repérage plus aisé. Sa souplesse réduit les nuisances sonores générées par la circulation de l'eau. Insensible à la corrosion, le tube PER ne s'entartre pas. Totalement lisse, il limite aussi les pertes de charge.

En revanche, le tube PER est sensible aux UV et devra par conséquent être encastré et gainé. En fonction de la qualité de sa réticulation, le tube PER est également sujet à la dilatation sous l'effet de la température et perméable à l'oxygène.

Idéal pour les installations neuves pour sa facilité de mise en œuvre, il convient également très bien aux chantiers de rénovation ou d'extension (même si le réseau originel est fabriqué dans un autre matériau).

Sur les installations domestiques, le PER se décline en plusieurs diamètres allant de 12 à 25 mm, en fonction de la consommation d'eau du poste raccordé.

Les 3 caractéristiques d'un tube PER

Pour faire votre choix parmi les différents types de tubes PER, prenez en compte les caractéristiques suivantes :

  • le type de PER: défini par la classe de produit, la pression autorisée, la température admissible, etc. ;
  • le diamètre, variant de 12 à 25 mm ;
  • la couleur : rouge ou bleue.

1. Le type de PER

Les différentes classes de tube

Pour choisir le tube PER dont vous avez besoin, commencez par sélectionner la bonne classe de produit.

Classe

Spécificités

2

Adapté à la distribution d'eau chaude sanitaire, pression de 6 bars pour une température maximale de 60 °C.

Adapté à la distribution d'eau froide, pression de 10 bars avec une température maximale de 20 °C.

4 *

Spécifique aux radiateurs basse température ou au chauffage au sol, avec une pression maximale de 6 bars.

5 *

Réservé au chauffage et aux radiateurs haute température, avec une pression maximale de 6 bars.

* Il est important de noter que pour le chauffage, il existe depuis quelques années sur le marché un type de PER particulier : le PER BAO (barrière anti-oxygène). Le PER standard de classe 4 ou 5 étant perméable à l'oxygène, cela entraîne la formation de boue et d'algues dans les circuits de chauffage. Avec le PER BAO, ce problème est résolu.

Le type de réticulation

Le type de réticulation n'a pas vraiment d'incidence sur l'utilisation d'un tube PER, mais donne une indication quant à son procédé de fabrication. Une lettre est associée à la dénomination du tube pour indiquer quel procédé a été mis en œuvre.

Type de réticulation

Méthode

a

Réticulation basée sur le procédé Engel, autorisant l'utilisation de raccords à passage intégral.

b

Réticulé selon la méthode silane.

c

Réticulé par rayon X, laser ou irradiation.

Les différents tubes PER

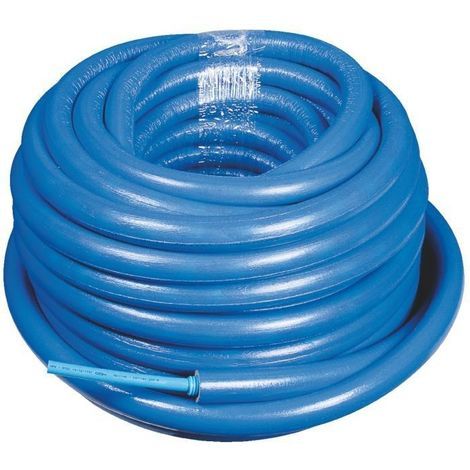

Gainé et/ou isolé

Le tube PER nu est fragile, sa résistance mécanique est faible et il très sensible à l'écrasement. Encastré dans un mur, une cloison ou une dalle, il doit impérativement être gainé.
Vous trouverez sur le marché des couronnes de tube PER prégainé, vous dispensant de faire l'assemblage vous-même.

Côté chauffage, pour réduire les pertes calorifiques et limiter ainsi la consommation d'énergie, il est recommandé de mettre en place un tube PER isolé.

Sachez que pour garantir une protection optimale, certains fabricants proposent des tubes PER pré-gainés et isolés.

Savoir lire le marquage d'un tube PER

Tous les tubes disponibles sur le marché doivent impérativement indiquer :

  • le nom du fabricant et/ou la dénomination commerciale du produit ;
  • le diamètre (en mm) et l'épaisseur (en mm) du tube ;
  • la classe du tube ;
  • les contraintes d'utilisation : température et pression maximales admissibles ;
  • l'avis technique et la certification CSTB (Centre Scientifique et Technique du Bâtiment) ;
  • la date de fabrication ;
  • la longueur du tube.

Exemple de marquage d'un tube PER


2. Le diamètre

Pour une installation de plomberie sanitaire ou de chauffage, le diamètre d'un tuyau PER oscille entre 12 et 25 mm.

Diamètres de PER en fonction du poste raccordé

Poste raccordé

Débit minimum ( litres / seconde – l/s)

Diamètre minimum / diamètre recommandé (mm)

Évier de cuisine

0,2

12 / 16

Lavabo ou vasque de salle de bains

0,2

12 / 16

Bidet

0,2

12 / 16

Baignoire

0,33

16 / 20

Douche

0,2

12 / 16

Robinet en 1/2 pouce

0,33

12 / 16

Robinet en 3/4 pouce

0,42

16 / 20

WC

0,12

12 / 16

Machine à laver

0,2

12 / 16

Lave-vaisselle

0,1

12 / 16

Le diamètre étant toujours défini par la côte extérieure du tube, on parle alors de DN (diamètre nominal).

Toutefois, en fonction de l'épaisseur du tube, le diamètre intérieur peut varier. Plus un tube est épais, plus il supportera facilement la pression sans se déformer, et plus il pourra acheminer un fluide chaud avec une dilatation limitée.

Diamètres intérieurs en fonction des DN les plus courants

DN tube PER (mm)

Epaisseur (mm)

Diamètre intérieur ( mm)

12

1,1

9,8

16

1,5

13

20

1,9

16,2

25

2,3

20,4

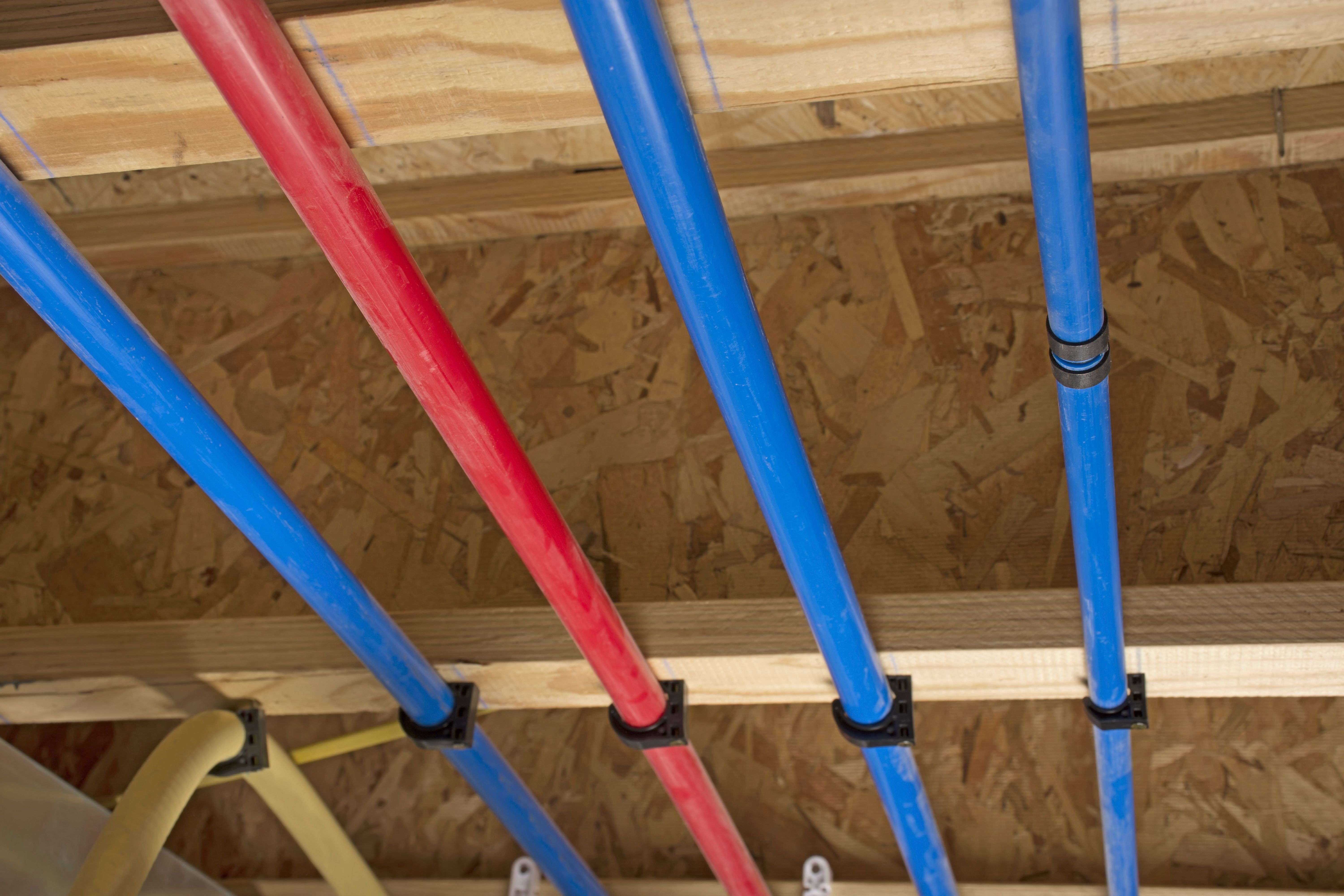

3. La couleur


À l'image des conducteurs électriques, les tubes PER sont aussi d'une couleur différente en fonction de ce qu'ils acheminent.

Il devient très simple de s'y retrouver, car :

  • l'eau froide circule dans les tubes PER bleus ;
  • l'eau chaude est acheminée par les tubes PER rouges.

Traditionnellement, sur un équipement alimenté par l'eau froide et l'eau chaude, qu'il dispose ou non d'une platine de raccordement, l'eau chaude (et donc le PER rouge) est toujours à gauche.

Voir le catalogue ManoMano
Tubes PER

Section des tubes PER dans une installation domestique
