Destinée à relier entre eux divers appareils de communication, la prise RJ45 remplace peu à peu les anciennes prises téléphoniques pour créer un réseau de communication Internet et Ethernet. Et, bonne nouvelle, il est tout à fait possible d’en poser une vous-même, à condition de nous laisser vous guider pas à pas !

Caractéristiques importantes

  • Préparer la pose de la prise RJ45
  • Connecter la prise RJ45
  • Fixer la prise RJ45
Voir les prises RJ45

La prise RJ45 : une prise d’accès au réseau de communication

La prise RJ45 est également appelée 8P8C (huit points, huit contacts), puisqu’elle est dotée de 8 fils torsadés de couleurs différentes et dont les extrémités sont assorties de broches en plastique. Imposées depuis janvier 2008 par la norme NF C 15-100 dans les constructions neuves, les rénovations complètes et les extensions, les prises RJ45 sont autant de points d’accès directement reliés à votre box ou à un routeur.

Les prises RJ45, en vous permettant de brancher tout équipement possédant une entrée RJ45 femelle (ordinateur, imprimante, téléphone fixe, console de jeux, etc.) créent ainsi un réseau de communication filaire, à la fois informatique, téléphonique et de télévision, offrant une excellente connectivité. Autant de bonnes raisons de choisir d’en installer chez vous !

Étapes de réalisation

  1. Préparer la pose de la prise RJ45
  2. Connecter la prise RJ45
  3. Fixer la prise RJ45
Voir le catalogue ManoMano
Comment choisir ses câbles RJ45

Préparer la pose de la prise RJ45


visser au mur la plaque métallique

Assurez-vous que vous disposez d’une longueur suffisante de câble RJ45 en sortie de mur pour pouvoir réaliser facilement les branchements, sans avoir à tirer sur ce câble.

Puis commencez par visser au mur la plaque métallique de la prise RJ45 à l’aide du tournevis.


Séparez la prise RJ45 de sa plaquette de finition

Séparez la prise RJ45 de sa plaquette de finition afin de pouvoir travailler sur le connecteur qui se trouve au dos de celle-ci.


ôtez délicatement le serti en plastique

Enlevez le cache métallique au dos de la prise RJ45, puis ôtez délicatement le serti en plastique de façon à laisser apparaître le connecteur.


Détorsadez les brins du câble RJ45

Le câble RJ45 sortant du mur est équipé de 4 paires de couleurs différentes, les paires verte et blanche et orange et blanche étant destinées au câblage du réseau Ethernet, la paire bleue et blanche au téléphone analogique, la paire marron et blanche à une deuxième ligne téléphonique.

Détorsadez les brins du câble RJ45, qui doivent être découverts sur environ 5 cm de long. Au besoin, dénudez-les à l’aide de la pince à dénuder.

Voir le catalogue ManoMano
Pince à dénuder

Connecter la prise RJ45


Code couleur

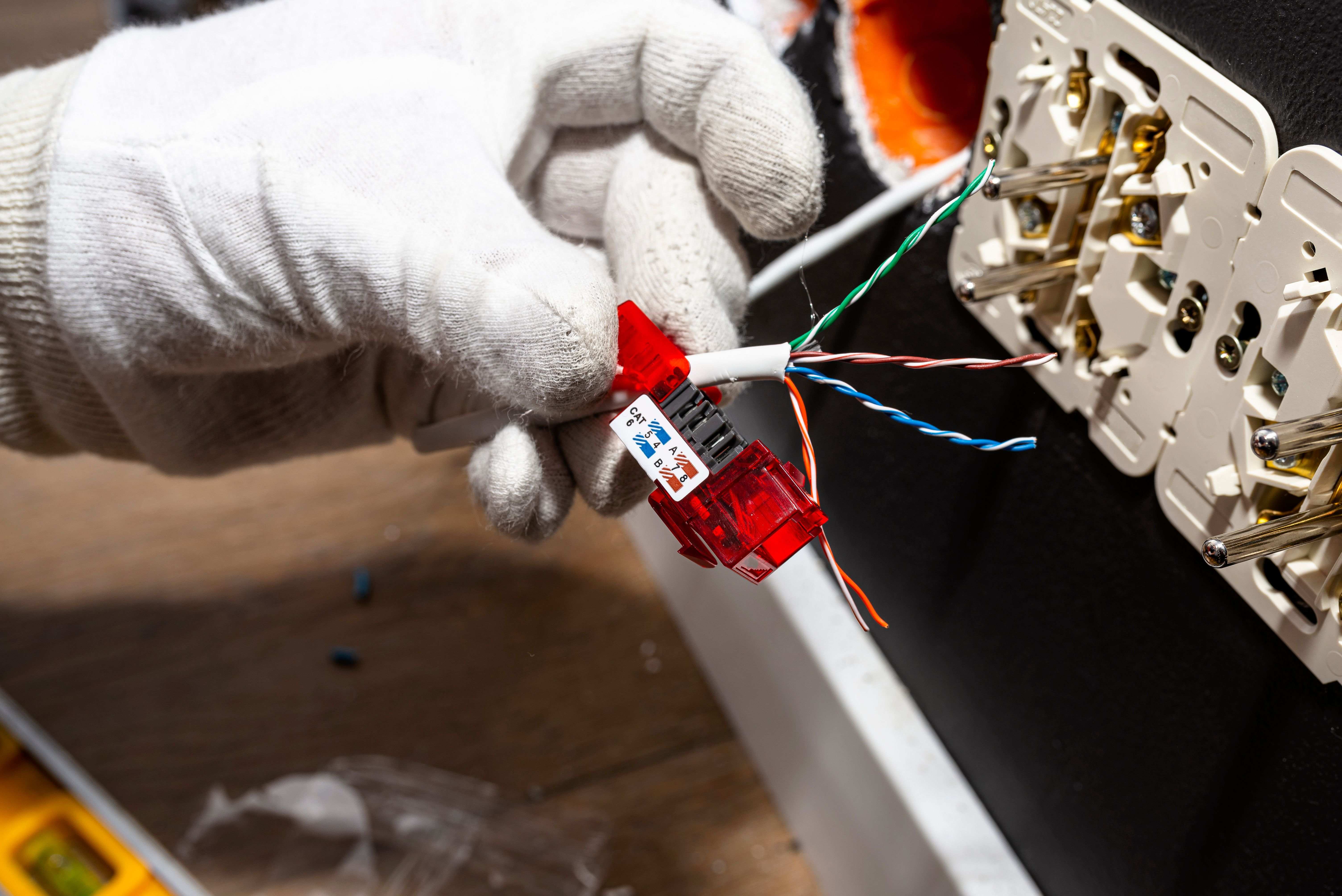

Insérez chaque brin dans son logement, en respectant soigneusement le code couleur indiqué sur la prise RJ45.


Replacez le serti en plastique

Replacez le serti en plastique sur le connecteur. Selon les modèles, il faut pour cela soit le presser assez fort, soit le faire pivoter doucement.


coupez au plus près du connecteur

À l’aide de la pince coupante, coupez, au plus près du connecteur, les extrémités dénudées des fils qui dépassent du serti.


Replacez le cache métallique

Replacez le cache métallique au dos de la prise RJ45, qui est maintenant prête à être définitivement fixée au mur.

Fixer la prise RJ45


vissez-la à l’aide du tournevis

Replacez délicatement la prise RJ45 dans la boîte d’encastrement murale. Puis vissez-la à l’aide du tournevis.


Clipsez la plaquette de finition

Clipsez la plaquette de finition qui vient habiller la prise RJ45. La voici prête à recevoir votre équipement informatique, téléphonique ou de télévision.

Voir le catalogue ManoMano
Prise RJ45

Ce qu'il faut prévoir pour poser une prise RJ45

Savoir-faire


Savoir faire
  • Connaître les postulats de l’électricité
  • Comprendre des instructions de montage
  • Utiliser des outils à main type pince coupante, pince à dénuder, tournevis, etc.
  • Travailler en position accroupie
