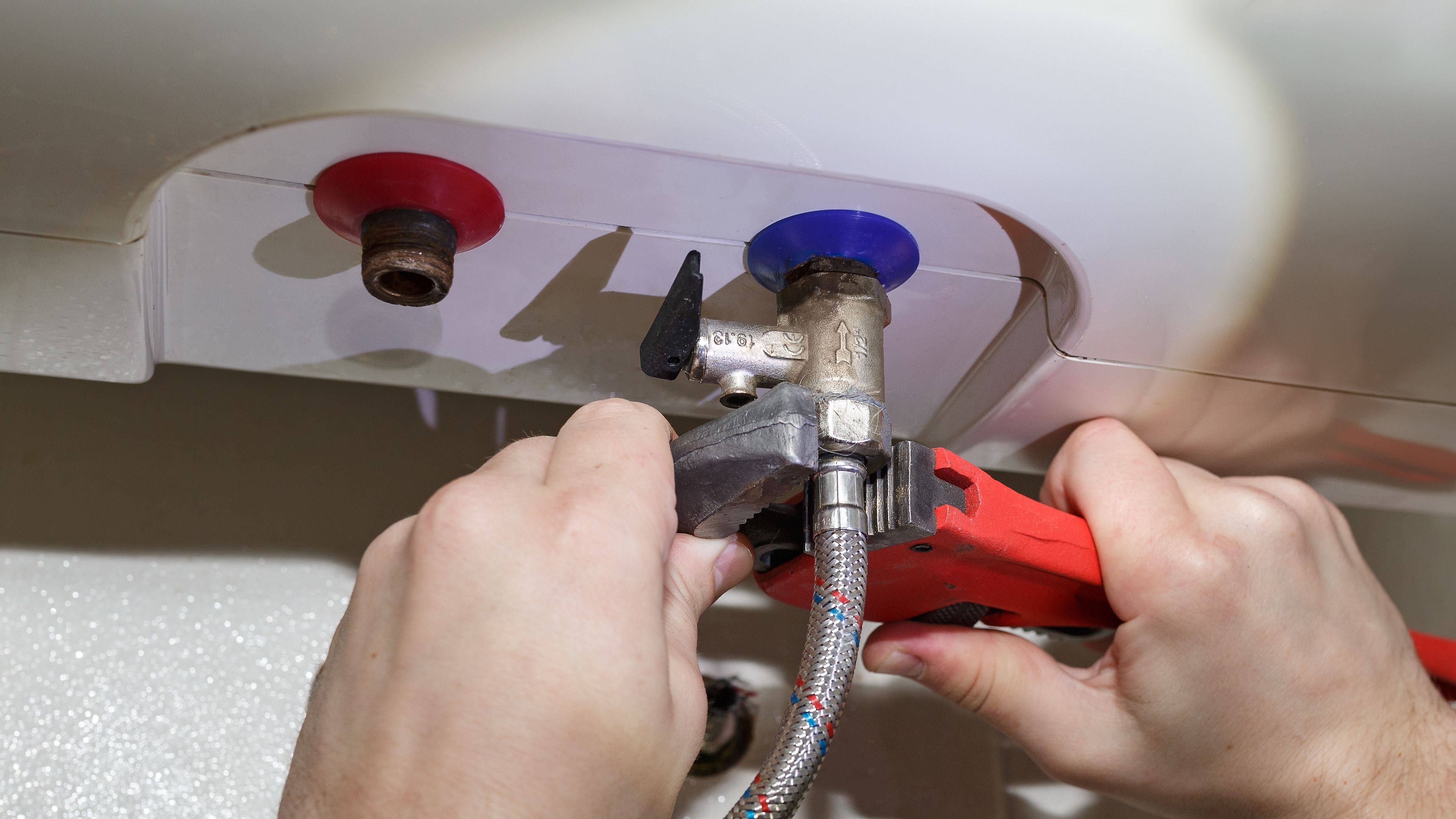

Un groupe de sécurité est un organe sécuritaire qui équipe tous les chauffe-eau électriques à accumulation – dit chauffe-eau ballon. En laiton ou en inox, droit ou coudé, avec ou sans raccord diélectrique, leurs caractéristiques se déterminent selon le type d’installation et la qualité de l’eau.

Caractéristiques importantes

  • Droit
  • Coudé
  • Laiton
  • Inox
  • Raccord diélectrique

Qu'est-ce qu'un groupe de sécurité

Définition


Le groupe de sécurité est un composant essentiel du chauffe-eau électrique à accumulation. Il gère les flux liés au fonctionnement du ballon d'eau chaude et se compose de plusieurs organes :
  • un clapet anti-retour qui empêche un reflux d’eau chaude du ballon vers le circuit « eau froide » afin d’éviter une pollution ou une contamination à la légionellose ;
  • une vanne d’arrêt quart de tour pour couper l’alimentation d’eau ;
  • une soupape de sécurité, tarée à 7 bars, elle s’ouvre en cas de trop forte pression afin de protéger le ballon. Cela se produit car l’eau occupe un volume supérieur en chauffant ou si la pression du réseau est trop élevée ;
  • une molette agissant sur la soupape pour la vidange, à réaliser avant toute intervention sur le ballon d'eau chaude.

Groupe de sécurité : configuration et matériau

Configuration

Dans toutes les configurations, on connecte le groupe de sécurité à l’aide de raccord à visser 20 x 21 mm, soit trois quart de pouce (3/4’’), mâle pour le réseau et femelle pour le chauffe-eau.

Coudé


Les groupes de sécurité coudés se montent sur les chauffe-eau horizontaux dont les connexions se situent sur le côté.
Le filetage destiné à être vissé sur l’entrée d’eau froide du chauffe-eau forme un coude par rapport à la sortie de vidange et l’arrivée d’eau froide.
Peut être décliné en format orientable.

Droit


Plus classiques, le filetage sur lequel le groupe de sécurité se visse en bas du chauffe-eau est vertical et aligné avec la sortie de vidange
L’admission d’eau froide arrive à la perpendiculaire, à l’horizontal.
Cette configuration correspond à la majorité des chauffe-eau verticaux et certains horizontaux.

Matériaux

Laiton


Le siège des groupes de sécurité standard est en laiton. Il s’agit du matériau utilisé pour la fabrication de raccords en plomberie.
Il est plutôt bon marché et facile à travailler, ce qui le rend parfait pour une pièce aussi complexe qu’un groupe de sécurité.

Inox


Le laiton montre vite ses limites lorsque l’eau est dure (riche en calcaire), un peu acide ou qu’elle contient des polluants.
La résistance de l’inox montre ici tout son intérêt, si l’on peut confier à un professionnel le soin de le démonter pour le nettoyer.
Voir le catalogue ManoMano
Groupe de sécurité

Quelles sont les caractéristiques

Anticalcaire

Si vous habitez dans une région où l’eau est très calcaire et que votre installation n’est pas équipée d’un adoucisseur d'eau, un groupe de sécurité anticalcaire vous apportera toute satisfaction : un siège de soupape Inox ou céramique est moins sensible à la corrosion.

Filetage

La dimension des raccords filetés est 20 x 21 mm ou 3/4’’ mâle pour se visser sur l’arrivée d’eau froide et femelle pour le ballon d'eau chaude.

Téflonné

Le Téflon est un polymère aux propriétés antiadhésives et lubrifiantes remarquables. Voyez comme il est efficace en cuisine ! Une garniture de groupe recouverte de téflon se montre bien plus efficace en évitant tout blocage, l’incrustation de saletés et la corrosion.

Diélectrique intégré


Dans une installation de plomberie, la coexistence de plusieurs métaux différents crée un phénomène d’électrolyse plus ou moins prononcé qui se solde en général par de la corrosion. On intègre des raccords diélectriques en prévention de toute formation de rouille sur la cuve du chauffe-eau, certains conseillent de les placer sur l’admission.
Intégrés au groupe de sécurité, vous n’avez pas à vous en soucier ! Si l’on suit d’autres conseils, on peut trouver des raccords indépendants que l’on peut monter sur la sortie d’eau chaude.

Température maximum

La température maximum est à dimensionner avec le ballon ; il est nécessaire de se référer à la notice constructeur.

Capacité du ballon

Le groupe de sécurité peut être prévu et conseillé pour un volume précis (200 litres, etc.).

Puissance

La puissance maximum acceptée par le groupe de sécurité est à respecter pour bénéficier d’un fonctionnement optimal de ce dernier.
