Comment choisir ses fils et câbles électriques

Guide écrit par :
Sébastien, Rédacteur, Puy-de-Dôme

Sébastien, Rédacteur, Puy-de-Dôme

283 guides
La section des fils électriques et des câbles est fonction de l’intensité, de l’installation et des équipements. Fil 3G1.5mm², fil monobrin, câblette, fil coaxial, connectique RJ45 ou fil hifi, la famille est nombreuse ! Pour ne plus confondre la phase, le neutre et la terre : suivez le guide !

Caractéristiques importantes

  • Intensité
  • Ampérage
  • Type

La différence entre un câble et un fil électrique

Fil électrique : définition


Un fil électrique est utile au transport de l’électricité
. Un fil électrique possède une âme, symbolisée par le matériau conducteur, qui peut être mono ou multibrin en fonction de sa section et de sa destination. L’âme est le plus souvent en cuivre mais peut également être en nickel. Elle est enrobée d’un isolant qui est le plus souvent en plastique.


Câble électrique : définition


Un câble est un ensemble constitué de plusieurs fils électriques réunis dans une gaine protectrice en plastique
. Leur nombre comme leur diamètre est variable et fonction de l’usage du câble en question.

Critères déterminant la section et les couleurs des fils conducteurs

La section d'un fil électrique

La section, régie par la norme NF C 15 – 100, est exprimée en mm². Elle est adaptée à l’intensité du courant exprimé en ampères (A).

Pour faire simple, retenez que plus un fil électrique est de gros diamètre, plus l’intensité acceptée est élevée.
  • 1.5 mm² : 10 A
  • 2.5 mm² : 16 à 20 A
  • 4 mm² : 25 A
  • 6 mm² : 32 A
Ces données de section sont représentatives de celles présentes dans l’habitat pour un courant alternatif monophasé 230 V. Des sections plus fortes sont nécessaires pour relier les compteurs électriques/disjoncteurs d’abonnés.

Dans tout circuit d’alimentation, la mise à la terre est effectuée par de la câblette tressée et dépourvue d’isolant ; elle est reliée à un piquet de terre.

La norme des couleurs : rouge, bleu, vert/jaune

Chaque type de fil se présente sous différentes couleurs normalisées.
  • Rouge : phase
  • Bleu : neutre
  • Vert/jaune : terre
La phase peut également être noire ou marron dans une installation mais jamais bleue ou vert/jaune.

Techniques pour décrypter les indications sur les câbles et les fils électriques


Le câblage de l’habitat, soit l’ensemble des installations fixes, est assuré par des fils et câbles électriques, conducteurs catégorisés par des lettres et des chiffres qui ont fonction de présenter leurs caractéristiques intrinsèques.
  • 03 : tension admissible jusqu'à 300 volts, ce chiffre est variable en fonction de la tension
  • R : rigide multibrin
  • V : gaine en polychlorure de vinyle (PVC). Lorsqu’un chiffre la précède (2V), cela signifie qu’elle est doublée (double isolation)
  • H : harmonisé, conforme aux normes internationales
  • K : souple multibrin
  • U : âme pleine rigide
  • G : fil - précédé de leur nombre et suivi de leur section, ex : 3G2.5mm² = 3 fils de 2.5mm²
Exemple de dénomination de câble électrique

R2V 3G1.5mm² : rigide multibrin, gaine doublée, tension admissible 200 V, 3 fils de 1.5 mm².

Les codes à respecter


L’alimentation des installations domestiques est effectuée avec des fils et câbles électriques souples également catégorisés, H03WF et H05WF.
  • H : harmonisé, conforme aux normes internationales
  • 03 : 2 fils jusqu’à 1 mm²
  • 05 : de 2 à 5 fils selon le courant (mono ou triphasé) de plus de 1 mm²
  • W : isolation PVC des fils et gaines extérieures
  • F : fil souple (2F signifie 2 fils souples)

H03RTF : câble transparent ou gainé d’une tresse décorative (décoration).

H07RNF : gaine en néoprène, isolation des fils  en élastomère.

La Très Basse Tension TBT

Comme son nom l'indique, la TBT est à très basse tension c'est-à-dire que la tension est comprise entre 0 et 50 V en courant alternatif (de 0 à 120 V en courant continu) alors que la basse tension est comprise entre entre 50 et 999 V. Le fil TBT se présente avec une âme en cuivre recouverte d'une gaine isolante.

La TBT est surtout utilisés dans les salles de bains, où les volumes sont réglementés par la norme NF C 15-100, en raison de l'humidité et des risques plus élevé d'électrisation.

Conditionnement des fils et des câbles électriques

Fils électriques et câbles sont vendus sous forme de couronnes et bobines de :
  • 5 à 10 m ;
  • 10 à 25 m ;
  • 25 à 50 m ;
  • 100 m.

Les gaines ICTA préfilées : une solution optimisée pour les installations encastrées

Les gaines ICTA sont les gaines plastiques que l'on retrouve dans les installations électriques encastrées et dans lesquelles l'on retrouve les fils électriques. Toutefois, les gaines ICTA peuvent être livrées avec tir-fil (l'on insère alors les fils électriques dans la gaine que l'on tire avec le tir-fil) ou livrées préfilées (avec fils électriques) ce qui permet un gain de temps et une pose facilitée). Avec ou sans fil, les gaines ICTA sont proposées :
  • d'un diamètre de 16 à 32 mm ;
  • sous forme de couronne de 5 à 100 m.

Les fils électriques adaptés aux installations multimédias, de communication et domestiques

Installation multimédia

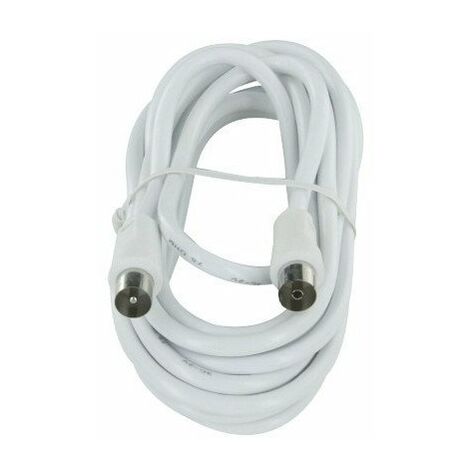

Le raccordement pour distribution terrestre de satellites et réseaux câblés (antenne) est réalisé grâce à des câbles composés d’un blindage tresse doublé après isolation d’un ruban aluminium sous une gaine de protection :
  • fil coaxial type 17 ou 21 VATCA (indiquant les pertes de signal, plus le chiffre devant les lettres est haut, meilleure est la transmission). Les connexions sont de type mâle/femelle et peuvent être en 9.50 ou 9.52 mm ;
  • préférez le fil coaxial 17PATCA pour l’extérieur car plus résistant aux UV ;
  • préférez les câbles TNT pour pour la réception numérique.

Installation domestique et de communication


Les autres installations domestiques sont également réalisées avec des fils, câbles et connexions spécifiques.
  • Les équipements hifis sont très souvent reliés par des fils de 0.75 mm² de couleur rouge et noire (03VH). Ils peuvent cependant être reliés par du 2 x 1.5 mm² (03VH-H) voire du 2.5 mm² ou plus. L’appellation OFC assure un meilleur signal (résistance à l’oxydation).
  • Les équipements audio/vidéo sont reliés par des connexions dites RCA, intégrantes des câbles du même nom (connectique thermo-moulée).
  • Les équipements domotiques et les réseaux informatiques et de communications sont reliés par des fiches RJ45. Une pince est nécessaire pour les connexions.
Il est important de respecter les normes et les sections préconisées sous peine d’endommager ces installations et de risques d’incendie.
