De 10 t, 12 t, 20 t, 50 t, la presse d’atelier est incontournable en mécanique pour démonter des roulements à billes ou extraire des bagues et des cages à aiguilles. Sur bâti, composée d’un vérin hydraulique et d’un manomètre pour contrôler la pression, la presse hydraulique est à commande manuelle ou électrique.

Caractéristiques importantes

  • Force
  • Type de vérin
  • Type de presse

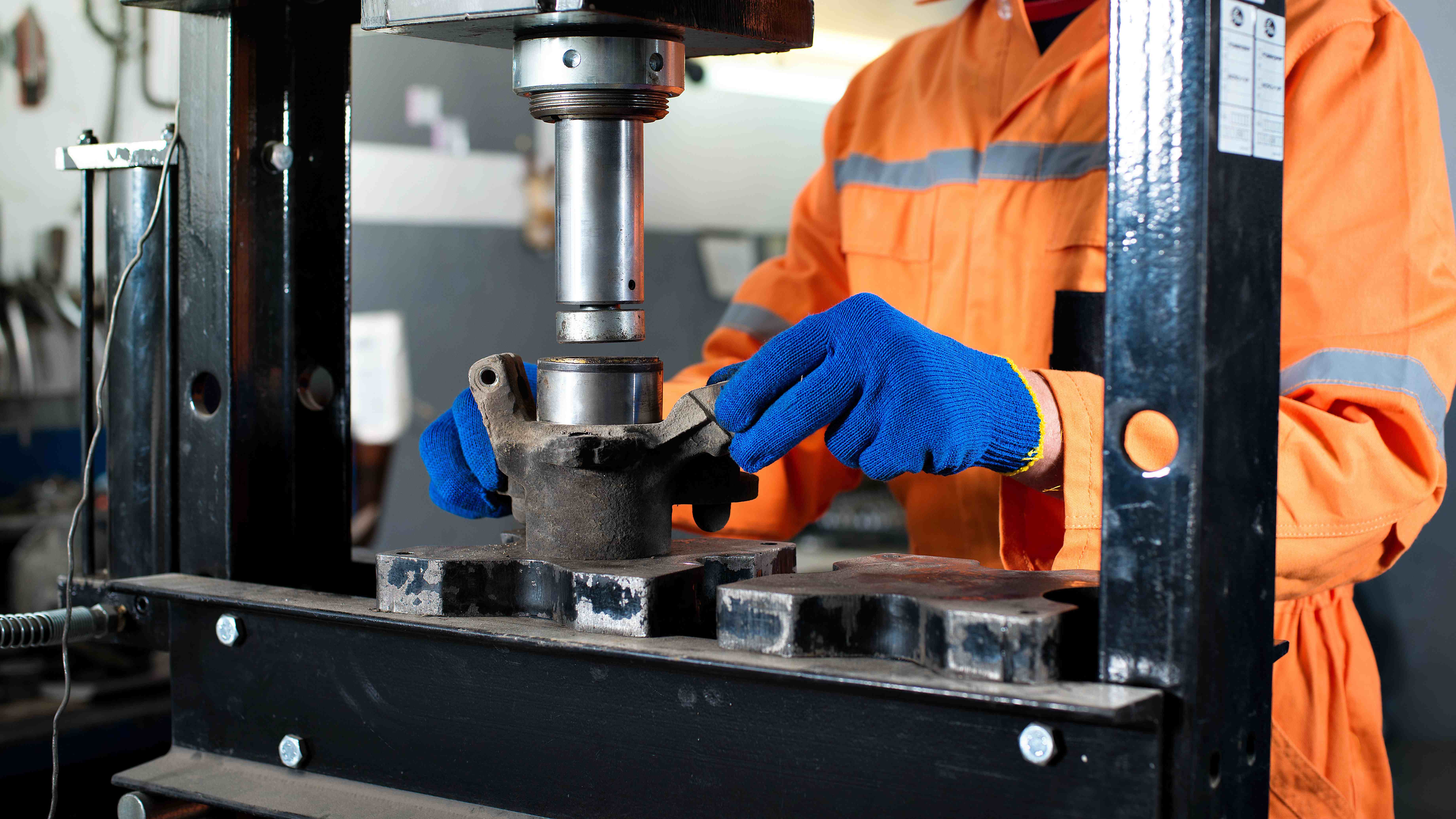

Définition d’une presse hydraulique d'atelier


Extraire des bagues,
démonter et remonter un roulement à billes ou à aiguilles, redresser une pièce tordue ou réaliser un emboutissage n'est pas une tâche envisageable sans l'assistance d'un équipement doté d'une force exceptionnelle. Dans tout atelier ou garage, les opérateurs disposent d'un auxiliaire incontournable pour exécuter ces besognes : la presse hydraulique d'atelier.
Bâti enserrant un vérin hydraulique de force variable, la presse hydraulique d’atelier est généralement composée :
  • d'un châssis vertical très résistant ;
  • d'un vérin hydraulique simple effet actionné soit manuellement  par une manette dans le cas d'un simple vérin, soit par un groupe hydraulique installé à proximité ;
  • d'une table de hauteur réglable pour y placer les pièces mécaniques à traiter ;
  • d'un socle stable pouvant être fixé au sol.

Caractéristiques de la presse d’atelier hydraulique

Les presses hydrauliques d’atelier se déclinent sous des forces différentes pouvant aller de 5 t à plus de 100 t (tonnes). Identifier le besoin précis est la première démarche à effectuer avant d'acheter l'outil. Plus la force est importante plus la presse est imposante. Si vous souhaitez l'utiliser pour des travaux en extérieur sur chantier, il existe des petits modèles compacts appelés presses d'établis, tout à fait adaptés à vos déplacements. Pour une installation fixe en atelier, une gamme très étendue propose de nombreuses presses de différentes forces.

Le bâti à colonne


Majoritairement de couleur rouge, il est composé d'éléments mécano soudés. Le bâti est percé verticalement de séries de trous pour
ajuster la hauteur de travail.

La table


La table
est composée de larges et épaisses tôles montées en parallèle et d'une surface renforcée qui accueille les assemblages mécaniques à démonter et à remonter. Sur certains modèles un treuil facilite l'élévation de la table.

Le vérin


Cette partie mobile est la plus importante du dispositif. La force du vérin est destinée à
comprimer ou déformer tout élément à traiter. Il existe plusieurs types de vérin :
  • le vérin cric bouteille est à commande manuelle. Monté en appui sur le châssis, il déplace un coulisseau qui effectue la pression attendue (sur modèles de base) ;
  • le vérin hydraulique est actionné par un groupe placé à proximité. Il est alimenté électriquement et commandé à main par bouton poussoir ou pédale de commande.

La pompe et le groupe hydraulique


La pompe hydraulique ou hydropneumatique manuelle est
raccordée au vérin par un flexible renforcé.
Le groupe hydraulique est destiné à alimenter le vérin est placé sur le bâti. Un limiteur de pression permet de ne pas dépasser la force admissible du vérin.Un manomètre de contrôle
Situé au sommet de la presse , le manomètre indique la pression appliquée par le vérin.
Sécurité : la grille de protection pour presse hydraulique est un accessoire indispensable pour protéger les utilisateurs des accidents.
Voir le catalogue ManoMano
Grille de protection

Autres types de presses d'atelier

Cintreuse presse à tube


La cintreuse presse à tubes dispose d'
un vérin hydraulique de l'ordre de 15 T. Elle est fournie avec des matrices correspondant aux diamètres de tube acier courants (de 1/4 de pouce à 2 pouces).

Presse à cadre hydraulique


La presse à cadre hydraulique est un appareil volumineux
comportant une pompe hydropneumatique ou un groupe hydraulique qui commande  plusieurs vérins, elle est prévue pour des assemblages d'éléments complexes et est destinée aux métiers du bois.

Compresseur de ressort d’amortisseur


Le compresseur de ressort d'amortisseur hydraulique
est un appareil spécialement conçu pour le démontage de ressorts hélicoïdaux d'un véhicule automobile.

Presse hydraulique de carrossier


La presse hydraulique carrossier permet de
détordre des tôles, démonter des roulements ou même décoller des pneus.

Les accessoires indispensables de la presse d'atelier

Support en vé


Utilisation par paire pour
assurer la stabilité de tubes, axes ou tout autre objet cylindrique. Parfois fourni avec la machine.

Poinçons


Coffret de poinçons conçus et adaptés à la presse d'atelier. Ils peuvent être fixés directement sur la presse hydraulique grâce à leur plateau de fixation.

Support pour presse hydraulique


Accessoire indispensable pour maintenir en sécurité les pièces mécaniques sur la table.

Coffret d’extraction


Le coffret d'extraction de roulement spécialement étudié pour ne pas "bricoler" et assurer en professionnel et en toute sécurité l'éjection des roulements de leur logement.

Bien utiliser une presse hydraulique


Une presse peut sectionner un ou plusieurs doigts ou projeter sur une personne un objet mal positionné sur la table de travail.
Travailler en sécurité et muni d’équipements de protection individuelle est impératif (lunettes de protection). L'utilisation de presses hydrauliques est régie par la norme européenne NF EN 693+A2.

5 conseils d’utilisation

  1. L'emplacement de la presse est de préférence à proximité d'un mur et encore mieux dans un angle. Elle est accessible et sous un éclairage satisfaisant.
  2. Ne vous engagez pas sur une opération de démontage ou de déformation si la presse n'est pas sécurisée. Assurez-vous que la pression que vous allez exercer est adaptée et non surdimensionnée.
  3. Évitez de travailler seul et ne démontez sous aucun prétexte les grilles de protection.
  4. Assurer le nettoyage et l’entretien de la presse en toute sécurité conformément au manuel d’utilisation.
  5. Ne modifiez pas la presse en ajoutant un vérin plus fort  sans vous assurer que le bâti puisse supporter des charges supérieures à celle qui sont prévues initialement.
